2nd Inventors' Olympiad - GENIUS 2000 Budapest, Virtual Exhibition

Registry number: B-021 Category: B Country: Hungary
Deep-drawing press
  • The problem to be solved:
    The main aim was to design a simple construction, strong, heavy-duty, multiple purpose mechanical press.
  • Definition:
    The pressure plate, moved by the articulated lattice-work, alternately moves upwards and downwards on the cylindrical guides and, in the same time, it can realise pressing tasks that require different technical solutions.

    Presentation:

  • Presentation:

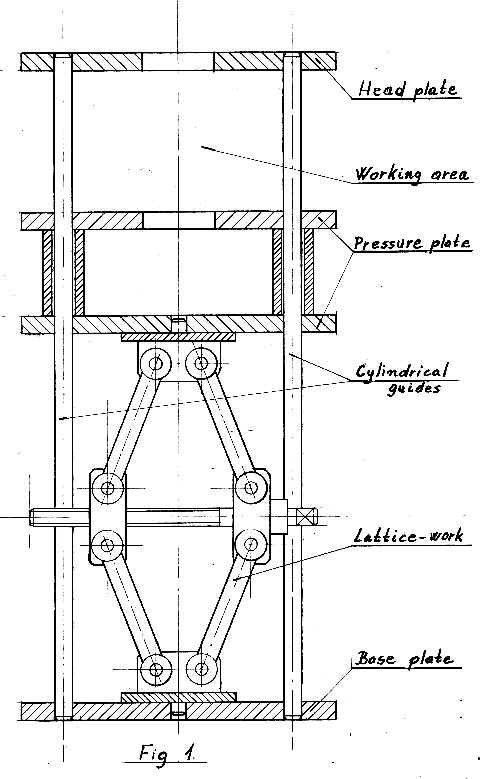

    The deep-drawing press is a column structure that consists of the base plate, head plate, cylindrical guides and pilot bushes, in which, the articulated lattice-work is built in that provides for the alternative movement of the pressure plate. The upper hinge-pin holder block of the lattice-work is mounted at the bottom of the pressure plate, while, the lower one at the base plate. The rotary movement of the lattice-work spindle moves vertically the pressure plate that performs the targeted task. Turning the driving spindle in opposite direction the pressure plate moves also in the opposite direction with respect to the previous one.



  • Application:
    The deep-drawing press can be used in any mechanical workshop where a cheap, easy to handle, multiple purpose press required..
  • Advantages:
    It is a mechanical press that can develop a high force through the articulated lattice-work. Using an electric motor to operate and drive its spindle, equipped with limit switches, it can be operated in semi-automatic mode. It is suitable to realise the most different pressing tasks.
  • Stage of development:
    A working specimen is available.
  • Documentation available: Yes
The inventor(s)
  • Name(s): Sándor BOBÁLY
  • Self introduction:
    The inventor is 61 years old, he is qualified mechanical engineer and he is an entrepreneur.
The protection
  • Form: Patent (213 170)
  • Priority: 24 February, 1994.
  • Countries where it is force: Hungary.
Business intention: The inventor should like to sell the licence, he is looking for a joint manufacturing partner.
Contact
  • Name: Sándor BOBÁLY
  • E-mail: genius@inventor.hu
  • Fax: +36 93 317162
  • Address: H-8800 Nagykanizsa, Zemplén Győző u. 1/b. Hungary



Magyar
A találmány:

Mélyhúzó prés (ollós rácsszerkezetű mélyhúzó prés)

  • A magoldott probléma:
    A fő cél egy egyszerű felépítésű, erős, nagy terhelhetőségű, több célra felhasználható mechanikus présgép kialakítása.
  • Meghatározás:
    A rácsszerkezet által mozgatott préslap a vezetőoszlopokon alternatív felfelé és lefelé irányuló mozgást végez, miközben különböző műszaki megoldást kívánó préselési feladatokat képes elvégezni.



  • Bemutatás:
    A mélyhúzó prés egy alaplapból, fejlapból, vezetőoszlopokból és vezető perselyekből álló oszlopszerkezet, amelybe be van építve a préslap alternatív mozgását biztosító rácsszerkezet. A rácsszerkezet felső csapszegtartó bakja a préslap aljára, az alsó csapszegtartó bakja az alaplaphoz van rögzítve. A rácsszerkezet orsójának forgatása következtében a préslap elmozdul, miközben a kitűzött célnak megfelelő munkát végez. Az orsó ellenkező irányú forgatására a préslap az előzővel ellentétes irányú elmozdulást végez.



  • Előnyök:
    Mechanikus prés, amely a rácsszerkezet által nagy erő kifejtést biztosít. Meghajtó orsóját elektromosan működtetve és vezérelve, végállás kapcsolókkal felszerelve, fél-automatikus módon üzemeltethető. Alkalmas a legkülönbözőbb munkák elvégzésére.
