Elevator with inner screw shaft
The invention
  • The problem to be solved:
    A low installation and operating cost lifting device was required that operates from the household mains (monophase 220 V) and which is suitable mainly to help the handicapped people who can not go up and down the stairs with a wheelchair where the access to the main entrance can only be done through stairs.
  • Definition:
    The object of the invention is a passenger lift mainly for handicapped persons using a wheel-chair or for people that have difficulties to go up and down the stairs due to his/her ages or any other physical deficiencies. The passenger lift can equally be built to operate outdoor and indoor.
  • Presentation:
    The passenger lift consists of a holding framework, a steady lifting screw shaft and a lifting car and a lifting frame with the built-in drive mechanism and control elements. The passenger lift has small outline dimensions (1500x1500 mm), low weight (maximum 80 kg). Its maximum lifting height is 6 m and its useful pay-load is 250 kg. Operates from the 220 V monophase mains.

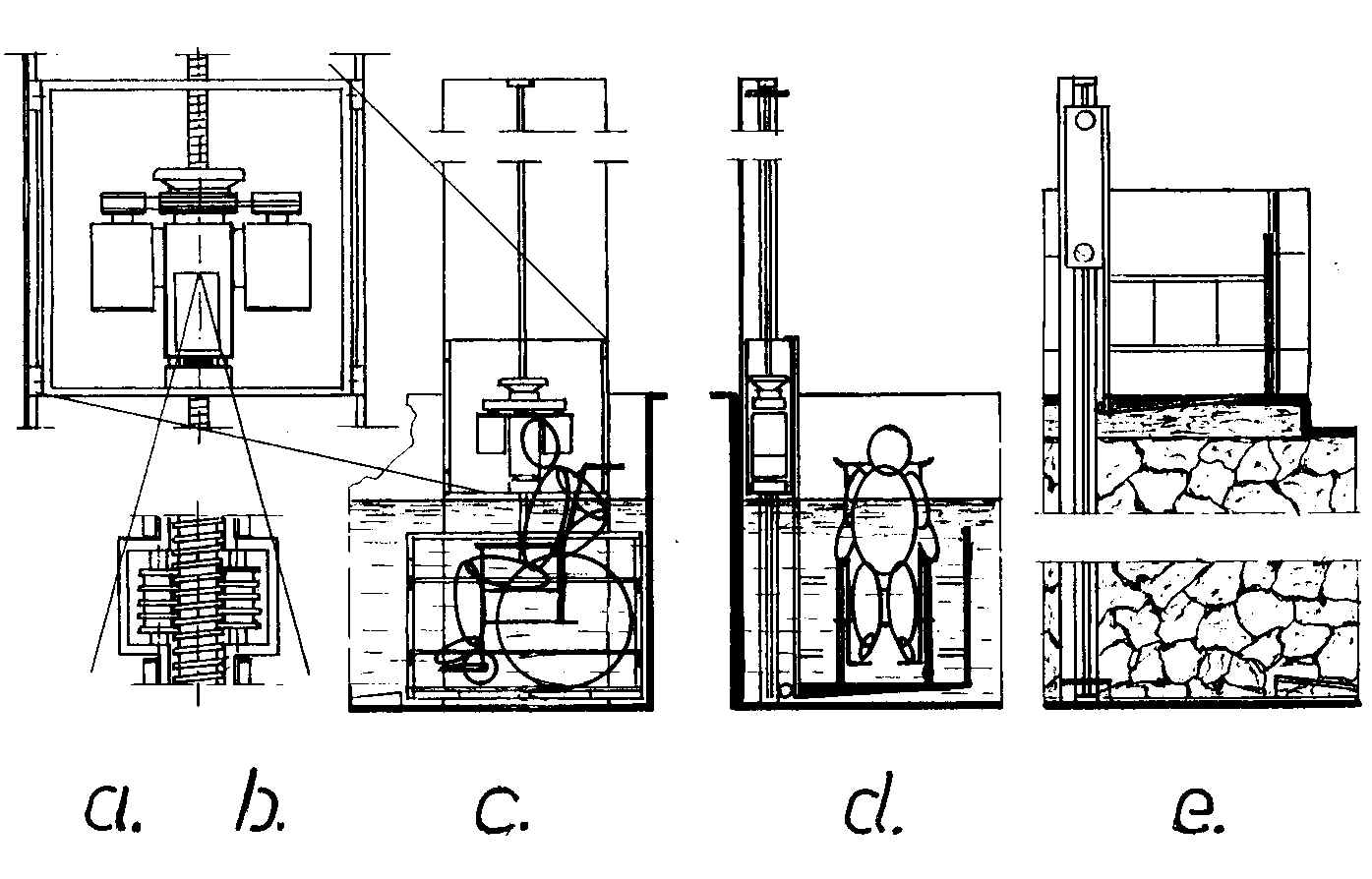

Legend:
a. and b. = drive
c. and d. = side and front view in a thermal bath
e. = side view, near an entry stair.



  • Application:
    The passenger lift can advantageously be used in private houses, public buildings, summer holiday-houses, sports establishments, swimming-pools, etc., for indoor and outdoor operation.
  • Advantages:
    Low installation and operation costs. Easy and cheap maintenance. Easy and safe operation. Soft start and stop. No vibrations and nor shocks are transferred to the building, almost noiseless operation. It does not require lift well sinking, nor lift well or machine room. Self and external rescue facilities are provided. Enables magnet-card and/or finger-print personal identification programming on demand. It is weatherproof and operates safely to a temperature of minus 30 C degrees.
  • Stage of development:
    A prototype has been built up. A 6 ton pay-load car lift is already in use that has the same system.
  • Documentation available: Yes.
The inventor(s)
  • Name(s): László BALÁZS
  • Self introduction:
    The inventor is 67 years old, qualified mechanical engineer, registered elevator expert and chief designer. He has more than 30 years of experiences in elevator design and expertise.
The protection
  • Form: patent application (registration no.: P 97 02300)
  • Priority: 01. December, 1997.
  • Countries where it is force: Hungary.
Business intention: The inventor should like to sell passenger lifts having lifting heights up to 6 m for handicapped people using wheel-chair and, he welcomes orders for various elevators having lifting heights between 3 m and 20 m.
Contact
  • Name: Gyula TÓTH, László BALÁZS
  • E-mail: genius@inventor.hu
  • Fax: +36-1 322-4650
  • Address: H-1071 Budapest, Bajza u. 1. Hungary
